용어설명

3/4 Extension

이동거리가 슬라이드레일 길이의 3/4만큼 이동된다.

Over Extension

이동거리가 슬라이드레일 길이 이상으로 이동된다.

Full Extension

이동거리가 슬라이드레일 길이 만큼 이동된다.

Lever Disconnect

레버를 이동해 인너멤버(Inner-Member)와 아웃 또는 센터 멤버를 분리 할 수 있다.

Lock-out

슬라이드레일 인너멤버(Inner Member)를 오픈(open)상태로 고정 시켜 준다.

Stopper (Detent)

인너 멤버(Inner Member)를 오픈 (Open)되지 않도록 고정시켜준다. [일정한 힘을 주어 당겼을때 오픈(Open)]

Self-Closing Latch

스프링 장치에 의한 슬라이드레일을 자동 닫힘 장치

Features

부드러운 작동성

steel Ball이 점접촉으로 작동함으로 극히 부드럽고 소음이 없는 정확한 왕복운동을 장시간 유지 할수 있는 구조로 제작 되어 있다.

정밀성

당사에서 제작하는 슬라이드레일은 고정밀도의 제품으로 제품의 흔들림을 최소로 하여 생산함으로써 항상 정확한 왕복운동이 가능하게 하였습니다.

내식성

백색 아연 도금 또는 검정 전착 도장을 기본 96시간 염수 분무 실험 통과 기준을 적용 하였습니다.

내열성

표준사양의 경우 상온의 범위내에서 사용할 수 있는 Grease를 사용하나, 특수한 경우에는 상담하여 주십시오.

윤활성

당사의 Slide Rail에는 그리스가 도포되어 있어 별도의 추가 주입이 없어도 안전하게 사용할 수 있습니다.

방음성

Ball Retainer에 Steel Ball이 일정한 간격으로 정확하게 유지하는 동시에 Ball Bearing의 접촉면이 매끄럽게 성형되어 방음을 최대한 유지하게 설계 및 제작되어 있습니다.

멤버성형은 롤포밍(냉간롤)성형과 정밀 프레스 금형으로 성형되어 정밀도가 매우 우수합니다. 일반적으로 롤포밍(냉간롤)성형 제품은 가구관련 제품에 적용되고 프레스 금형으로 성형된 제품은 기계관련 시스템이 적용됩니다.

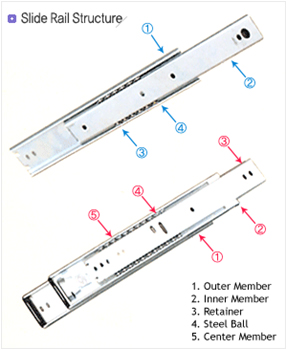

슬라이드레일은 인너멤버(Inner Member)와 아웃멤버(Outer Member)사이에 2열의 볼을 배열하여 콤팩트(Compact)하게 조립되었습니다. 그리고 프래스 가공한 리테이너가 볼을 일정한 간격으로 유지하고 있기 때문에 볼 상화간의 마찰이 없고 걸림없이 직선으로 운동하게 됩니다.

설치공간이 작아도 하중조건에 맞추어 평행으로 조합해서 사용하도록 설계 되었습니다. 또한 설계, 가공, 조립공수를 대폭 줄여 가격 경쟁력을 갖추었습니다.

사양

재질 : 냉간 압연강판(SCP-2) - 코일의 중간 부분만 사용.
볼 베어링 재질 : 고탄소강 볼(Grade 100)
표면처리 : 전기 아연도금 / 전착 도장
사용온도 : 화씨 영하 40도 ~ 화씨 130도
냉간압연강판 두께 : 1.2t / 1.55t / 1.8t / 2.0t
리테이너(볼 홀더) 두께 : 0.5t / 0.6t
기준 볼 치수 : 4.762mm (3/16")
볼간 피치 : 12.7mm

슬라이드멤버 고정나사

고정나사는 #4(M3)과 #8(M4)를 사용합니다.
- 트러스 나사
- 바인드 나사

슬라이드멤버 고정방법

인너멤버(Inner Member)의 악세스 홀(Access Hole)을 이용해 아웃멤버(Outer Member)를 체결합니다.

허용하중(Load Rating)

슬라이드레일 허용하중은 멤버길이 이동거리에
따라 차이가 있습니다. 치수표에 표시되어 있습니다.

Life Cycle

수명 Life Cycle	허용하중 Load Rating
10,000 X	load rating X 1
50,000 X	load rating X 0.8
100,000 X	load rating X 0.7
500,000 X	load rating X 0.5
1,000,000 X	load rating X 0.2
